Опорные узлы гнутоклееных и ломаноклееных рам

Опорные (шарнирные) узлы выполняются (рис. 10.2) с применением стальных башмаков с опорными листами, двойными фасонками и диафрагмами, передающими усилия в стойках на фундаменты.

Рис. 10.2. Опорные узлы гнутоклееных и ломаноклееных рам: а – непосредственным упором на верх плиты фундамента с бандажом; б – то же, с уступом; в – то же, на наклонный уступ; г – нижний балансир; д – опорный узел с плиточным шарниром; е – верхний балансир; е, ж – опорный узел с валиковым шарниром; 1 – металлический бандаж; 2 – болт; 3 – швеллер; 4 – арка; 5 – металлическая опорная плитка, приваренная к бандажу; 6 – анкер из круглой стали; 7 – фундамент; 8 – гидроизоляция 9 – стойка; 10 – вклеенные штыри; 11 – опорная плита; 12 – глухарь; 13 – анкер; 14 – валиковый шарнир; 15 – траверса; 16 – ребро жесткости; 17 – башмак

Коньковые узлы выполняются с применением стальных креплений, двусторонних клеедеревянных накладок и болтов (рис. 10.3, 10.4).

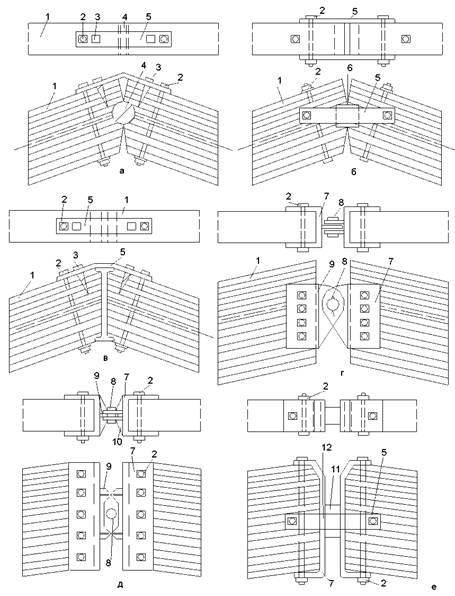

Рис. 10.3. Коньковые узлы рам средних и больших пролетов: а – с цилиндрическим вкладышем; б – с призматическим вкладышем; в – с металлическим двутавровым вкладышем; г, д – с валиковым шарниром; е – с плиточным шарниром; 1 – полуарка (полурама ), 2 – болт, 3 – глухарь, 4 – цилиндрический вкладыш, 5 – полосовая сталь, 6 – призматический вкладыш из древесины твердых пород, 7 – хомут, 8 – стальной валик, 9 – траверса, 10 – ребро жесткости, 11 – плиточный шарнир, 12 – металлический полый шип

Рис. 10.4. Коньковые узлы арок и рам малых и средних пролетов: а – в полдерева; б – шипом; в – с помощью горизонтально расположенного болта; г – металлическим листом на болтах; д – впритык с перекрытием деревянными накладками; е, ж – то же, металлическими уголками на болтах; з – то же, клееной деревянной подкладкой (h – высота площадки смятия); 1 – арка или рама, 2 – болт, 3 – металлическая полоса, 4 – подвеска из круглой стали d = 12 мм, 5 – деревянная накладка, 6 – уголок, 7 – клееная деревянная прокладка
