Рамы. Конструктивные решения

Рамы состоят из горизонтальных или наклонных элементов – ригелей и вертикальных – стоек.

Благодаря совместной работе этих элементов значительно снижается изгибающий момент в ригеле, что позволяет увеличить пролет конструкции до 18 ÷ 24 м.

Но если сравнивать с арками, то рамы требуют большего расхода древесины на изготовление, поскольку форма их осей менее соответствует закономерностям действующих в них распределенных и особенно сосредоточенных нагрузок.

При ломаном очертании арок в карнизном узле (жестком) при нагружении как левой, так и правой половины рамы возникают моменты одного знака. В результате при загружении рамы по всему пролету угловые моменты сильно увеличиваются, что ограничивает длину пролетов.

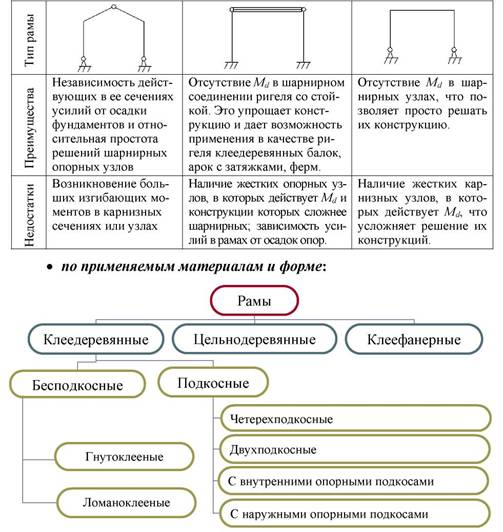

Деревянные рамы можно разделить по ряду признаков:

• по статическим схемам:

– статически определимые (трехшарнирные );

– статически неопределимые (двухшарнирные ).

Двухшарнирные клеедеревянные рамы состоят из трех конструктивных элементов – двух вертикальных стоек и горизонтального ригеля.

Достоинство: относительная простота изготовления и транспортирования прямых стоек и балочных конструкций ригелей.

Недостатки: большая трудоемкость сборки и зависимость усилий в элементах от возможных осадок опор.
