Модульное обучение

Деревянные арки и рамы

Арки. Конструирование арок

Деревянные арки применяются в покрытиях производственных промышленных, сельскохозяйственных и общественных зданий, имеющих пролеты 12 ÷ 60 м. В практике за рубежом имеются отдельные примеры применения арок с пролетом 100 м.

Достоинства деревянных арок:

архитектурная выразительность деревянных арочных покрытий;

конструкции арок просты, состоят из минимального числа элементов;

повышенный предел огнестойкости;

достаточно длительное сопротивление загниванию и разрушению в химически агрессивных средах.

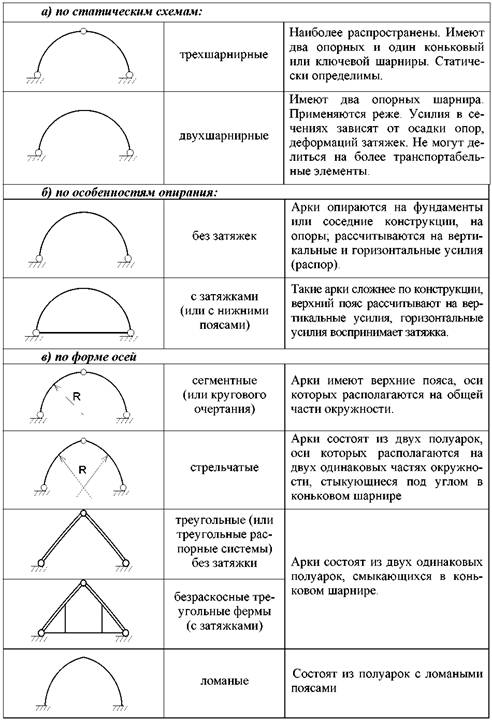

Классификация арок

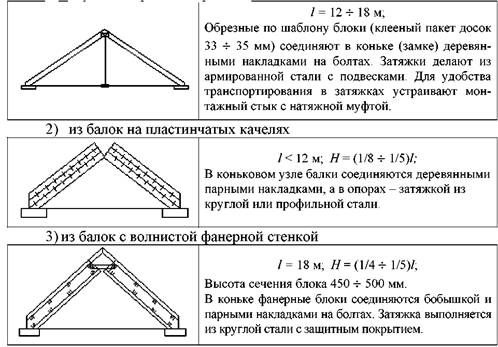

Треугольные арки изготавливают:

1) из клееных дощатых блоков

Способ соединения арок в коньке (накладки на болтах, стальной шарнир, штыри и др.) выбирают в зависимости от стрелы подъема, угла примыкания блоков и распора.

Распор воспринимает затяжки, которые изготовляют из армированной стали, из профильной или круглой стали. Для предупреждения провисания длинных затяжек ставят подвески.

Блоки арок изготавливают на горизонтальных или вертикальных ваймовых (винтовых) прессах со сменными цулагами , обеспечивающими получение элементов заданной кривизны.

Толщина досок во избежание больших начальных напряжений от гнутья должна быть не более 1/300 радиуса кривизны и не более 40 см.
