Модульное обучение

Спаренные неразрезные прогоны

(см. рис. 8.3).

Подбор сечений и проверку производят по моменту на промежуточных опорах, а сечение над вторыми опорами усиливают третьей доской. По прогибам проверяют только первые от концов пролета прогоны, в

Расчет и конструирование дощатых настилов

Для изготовления дощатых настилов применяется древесина 2 и 3 сортов. Они изготавливаются из досок на гвоздях и укладываются на прогоны или основные несущие конструкции при расстоянии между ними не более 3 м.

Рабочие доски настилов должны иметь длину, достаточную для опирания не менее чем на 2 опоры с целью увеличения их изгибной жесткости.

Основными типами дощатых настилов являются:

разреженный;

двойной перекрестный;

сплошные однослойные щиты.

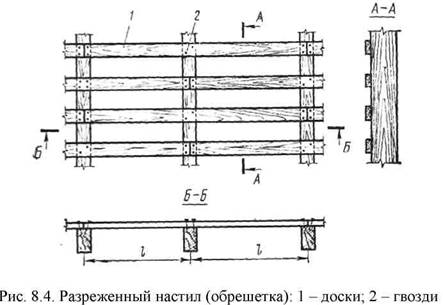

Разреженный настил (или обрешетка) (рис. 8.4) – это не сплошной ряд досок, уложенный с шагом, определяемым расчетом в зависимости от типа кровли. Зазоры между кромками досок для их проветривания должны быть не менее 2 см.

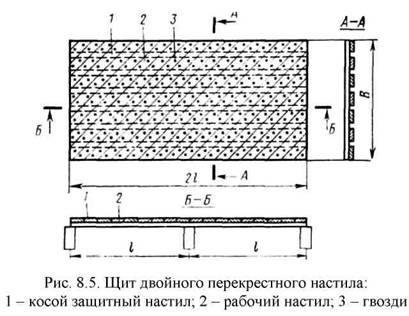

Двойной перекрестный настил (рис. 8.5) состоит из двух слоев: нижнего – рабочего и верхнего – защитного.

Верхний защитный слой выполняется из досок толщиной 16 ÷ 22 мм и шириной не более 100 мм и укладывается под углом 45 ÷ 60 градусов к нижнему. Защитный слой образует необходимую сплошную поверхность, обеспечивает совместную работу всех досок настила.

Рабочий настил – разреженный или сплошной ряд более толстых досок – несет на себе все нагрузки, действующие на покрытие.

Нижний рабочий слой выполняется из досок толщиной 19 ÷ 32 мм (определяется по расчету) и шириной 100 ÷ 150 мм, которые для лучшего проветривания укладывают с зазором 20 ÷ 150 мм.

Сплошные однослойные щиты (рис. 8.6) – это щиты, соединенные между раскосами и поперечинами.

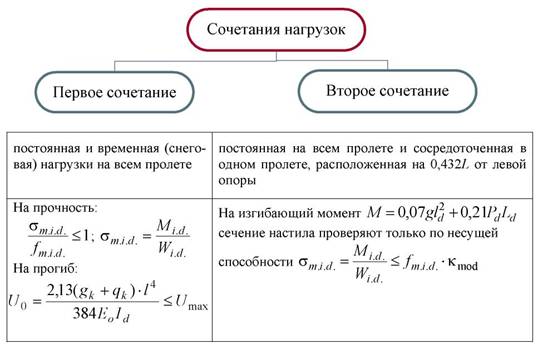

Расчет дощатых настилов, работающих на поперечный изгиб, производят по схеме двухпролетной шарнирно опертой балки при двух сочетаниях нагрузки (рис. 8.7).

При расчете настила скатных покрытий, имеющих угол наклона α , нагрузку от собственного веса удобно относить к горизонтальной проекции.

Расчет разреженного настила, расположенного поперек ската крыши производится на косой изгиб:

принимается равной шагу расстановки до-сок с учетом сечения только одной доски или принимается равной 1 м, но при этом учитывается сечение всех досок, расположенных на этой ширине.

= 1,2 кН считается приложенным к каждой доске полностью при шаге досок более 15 см, а при шаге менее 15 см к каждой доске прикладывается Р d cosα /2.

В двойном перекрестном настиле рассчитывается на изгиб только рабочий настил и только от нормальных составляющих, поскольку скатные составляющие воспринимаются с помощью защитного настила.

Расчетная ширина настила принимается В = 1 м с учетом всех входящих в нее досок. Сосредоточенные грузы распределяются здесь на ширину 0,5 м, поэтому в расчетную ширину входят удвоенные величины, т.е. Р = 2,4 кН.
