Модульное обучение

Методика проведения испытаний

Приборы и оборудование: машина испытательная МС-100, приспособления для испытаний, штангенциркуль, индикаторы часового типа, электровлагомер .

Геометрическая схема образца, его размеры показаны на рис. 1.1.

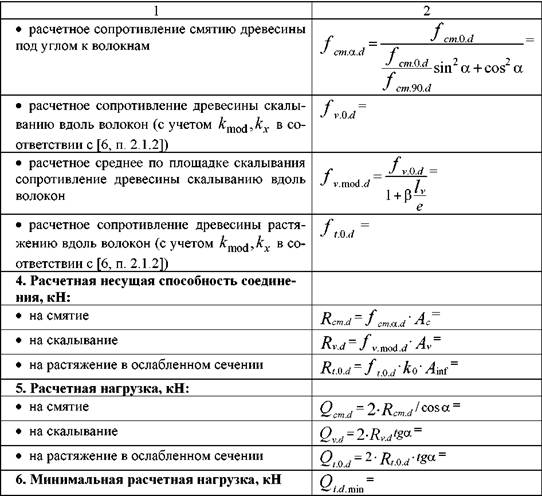

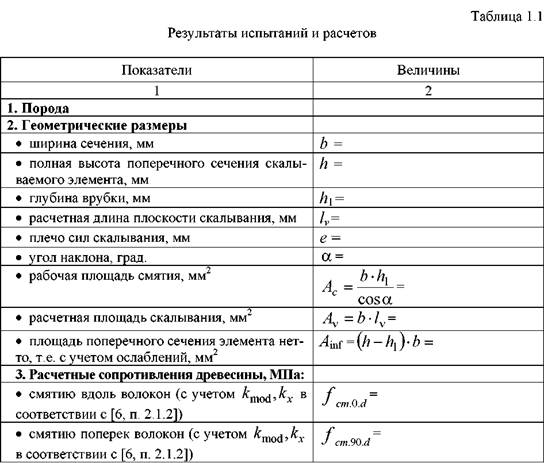

Подготовленную к испытаниям конструкцию устанавливают в прессовую установку. Путем обмера определяют необходимые для расчета фактические геометрические размеры элементов лобовой врубки (табл. 1.1) перед ее испытанием.

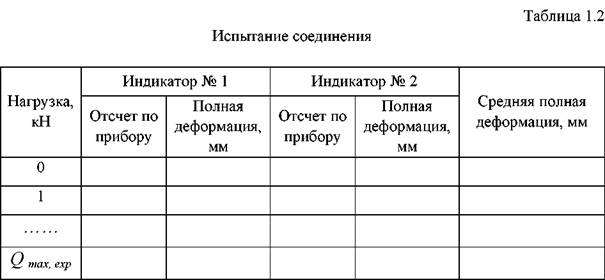

Испытания производятся при кратковременном машинном нагружении ступенями по 1 кН. На каждой ступени нагрузки снимают отсчеты по двум индикаторам для определения деформаций смятия врубки и записывают в журнал испытания, форма которого приведена в табл. 1.2. После

индикаторы снимают, и производится

дальнейшее нагружение образца до разрушения.

Определение полных деформаций смятия врубки производится по данным отсчетов индикаторов с учетом их масштаба. Для этого из отсчета при нагрузке, соответствующей ступени нагружения, нужно вычесть отсчет при нулевой нагрузке. А затем определить среднее значение полной деформации по двум индикаторам.

  величины рыхлой и упругой деформаций.

В завершение работы следует произвести сопоставление экспериментальных данных с теоретическими по выражениям:

составляет от величины деформации соединения

= 1,5 мм [1, табл. 8.1],

Отчет должен содержать рисунки образца с указанием действительных размеров, таблиц расчетов и испытаний соединения со всеми вычислениями, график зависимости деформаций смятия от нагрузки и анализ результатов испытания.
