Модульное обучение

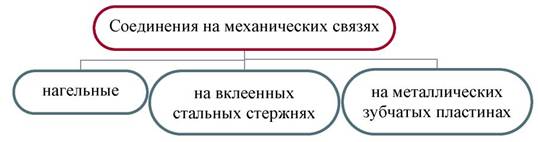

Соединение элементов на механических связях. Классификация нагельных соединений

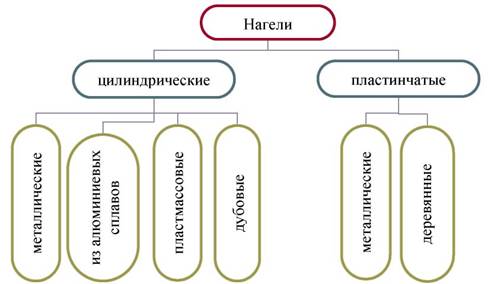

Нагели – это стержни или пластины, препятствующие взаимному сдвигу соединяемых элементов и работающие в основном на изгиб.

Нагели применяются при сплачивании (в составных стержнях или балках), при наращивании деревянных элементов (в стыках), при узловых соединениях (в узлах ферм).

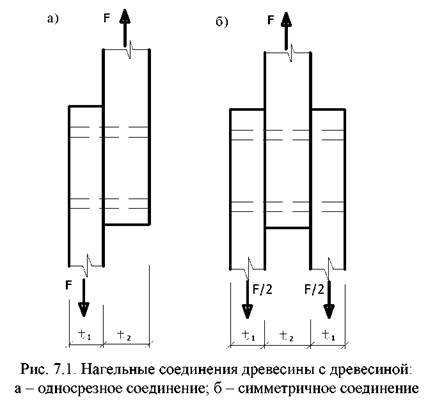

В зависимости от способа приложения внешних сил и числа швов, пересекаемых одним нагелем, различают два вида соединения: симметричные и несимметричные (рис. 7.1).

Гвоздевые соединения должны отвечать следующим требованиям:

диаметр гвоздей следует принимать не более 0,25 толщины пробиваемых элементов;

при определении расчетной длины защемления конца гвоздя не следует учитывать заостренную часть гвоздя длиной 1,5d; кроме того, из длины гвоздя следует вычитать по 2 мм на каждый шов между соединяемыми элементами; если расчетная длина защемления гвоздя получается меньше 4d , его работу в примыкающем к нему шве учитывать не следует;

при свободном выходе гвоздя из пакета расчетную длину последнего элемента следует уменьшать на 1,5d

в соединении должно быть не меньше двух гвоздей;

под гвозди диаметром 6 мм и более следует предварительно сверлить отверстия диаметром 0,8d .

Болтовые соединения должны отвечать следующим требованиям:

диаметр отверстия под болт не должен превышать диаметра болта более чем на 1 мм;

под головкой болта и гайкой должны быть использованы шайбы с боковым размером или диаметром не менее 3d и толщиной не менее 3d (d – диаметр болта). Шайбы должны плотно прилегать к древесине.

Сопряжение несущих деревянных конструкций с фундаментом выполняется с помощью фундаментных анкерных болтов.

Соединения на шурупах должны отвечать следующим требованиям:

защемление шурупа (т.е. длина его в элементе, принимающем острие) должно быть как минимум 4d;

шурупы завинчиваются в предварительно просверленные отверстия;

длина гладкой части шурупа больше толщины элемента под его головкой;

длина гладкой части шурупа в элементе, принимающем острие, составляет не менее 2d.
