Модульное обучение

Расчет элементов деревянных конструкций

Расчет центрально-растянутых элементов

Растянутые элементы - это нижние пояса ферм, затяжки арок и стержни других сквозных конструкций.

Зависимость древесины при растяжении st -Gtod близка к линейной (рис. 5.1), т.к. древесина работает на растяжение как упругий материал. Разрушение растянутых элементов происходит хрупко, в виде почти мгновенного разрыва наименее прочных волокон по пилообразной поверхности без заметных предварительных деформаций.

Поэтому работа деревянных элементов при растяжении является наиболее ответственной и растянутые элементы надо изготовлять, как правило, из наиболее прочной древесины 1 сорта. Но при отсутствии такого материала допускается в мало напряженных элементах применять древесину 2 сорта.

Прочность растянутых элементов в тех местах, где они ослаблены отверстиями или врезками, снижается в результате дополнительной концентрации напряжений у их краев. Это учитывается коэффициентом к 0 = 0,8 к расчетному сопротивлению древесины.

  все ослабления на этой

длине суммируются, как бы совмещаются в одном сечении (рис. 5.1, г).

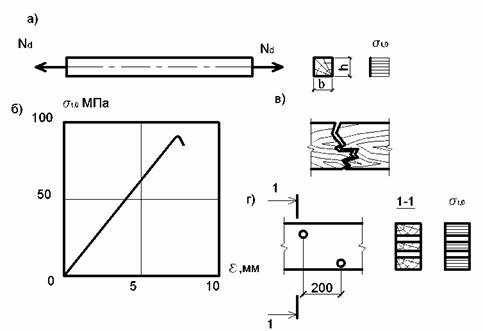

Рис. 5.1. Растянутый элемент: а – схема работы; б – диаграмма деформирования чистой без пороков древесины при кратковременном растяжении; в – схема разрушения; г – эпюры напряжений

при наличии ослаблений

ослабления сечения, расположенные на участке длиной до 0,2 м, принимают совмещенными в одном сечении.

По 2-й группе предельных состояний (по деформациям) растянутые элементы не проверяются.
