Кузнечно-штамповочное оборудование

Прессы с кривошипно-коленным механизмом

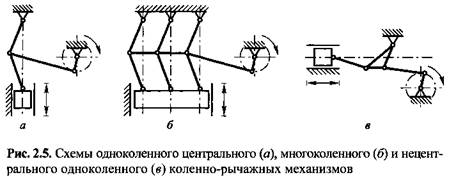

Кривошипно-коленный механизм различных модификаций (рис. 2.5) применяют в качестве главного исполнительного механизма в чеканочных прессах, прессах для выдавливания, вытяжных прессах тройного действия, обрезных и холодновысадочных прессах-автоматах.

Наибольшее распространение получил одноколейный центральный механизм (см. рис. 2.5, а), у которого ползун движется вдоль оси, проходящей через центр качания верхнего звена. Многоколенную схему (см. рис. 2.5, б) применяют

в прессах для правки крупных деталей, где она необходима для точного направления длинного по фронту ползуна. В обрезных прессах-автоматах применяют приведенный на рис. 2.5, в одноколейный механизм с осью движения, не проходящей через центр качания верхнего звена.

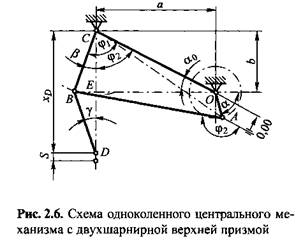

Аналитическое решение кинематики одноколейного центрального механизма можно построить, если представить его состоящим из кривошипно-коромыслового механизма ОАВС с ведущим звеном - кривошипом О А = R - и коленно-рычажного механизма СВО (рис. 2.6).

а звено ВО = N -

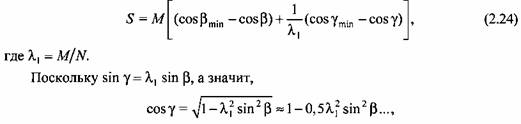

Текущее значение хода

получаем следующее упрощенное уравнение для хода ползуна кривошипно-коленного механизма:

можно найти из анализа геометрии четырехзвенника ОАВС, и оно полностью подобно решению кривошипно-коромыслового механизма (см. формулу (2.3)).

звена ВС от средней линии СD определяем по формуле, аналогичной (2.11):

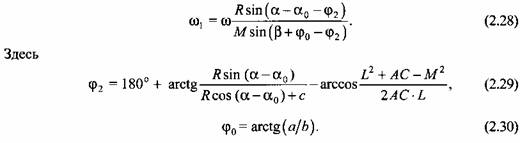

Угловая скорость w1 определяется движением четырехзвенника при постоянной угловой скорости ведущего кривошипа:

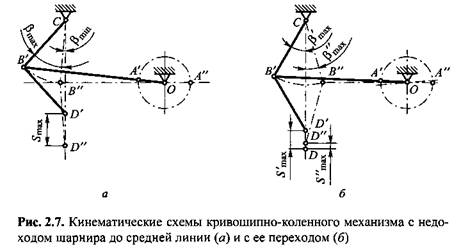

В зависимости от соотношения между размерами звеньев возможны два типа кривошипно-коленного механизма: с недоходом шарнира до линии СО (рис. 2.7, а) и с ее переходом (рис. 2.7, б).

Дополнительным условием для геометрии кривошипно-коленного механизма является то, что вращение ведущего кривошипа может совершаться только тогда, когда выполнено общее условие, предъявляемое к кривошип-но-коромысловому механизму (см. четырехзвенник ОАВС на рис. 2.6):

Полученных зависимостей оказывается достаточно для синтеза кривошипно-коленного механизма чеканочного пресса по основным параметрам (ГОСТ 5384).

  но обычно
