Кузнечно-штамповочное оборудование

Электровинтовые прессы

Расчет работоспособности пресса

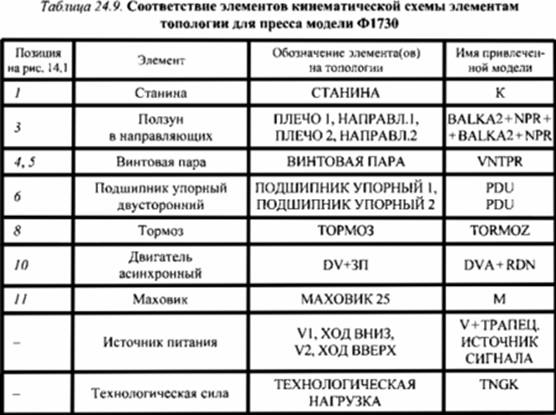

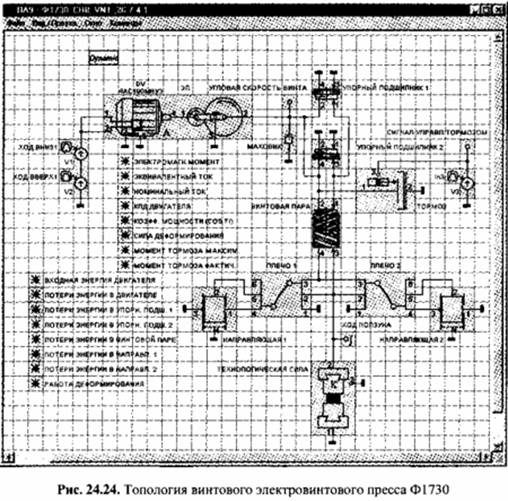

Рассмотрим электровинтовой пресс Ф1730 с номинальным усилием 1,6 МН, полным ходом ползуна 0,4 м, числом ходов 15 в минуту, конструктивная схема которого показана на рис. 14.1. Для выполнения расчетов воспользуемся моделью пресса, топология которого приведена на рис. 24.24. Соответствие элементов конструктивной схемы элементам топологии показано в табл. 24.9.

В качестве модели двигателя привлечена модель асинхронного двигателя 4АС180М8УЗ (15,0 кВт; 750 об/мин). Для приведения его синхронной частоты вращения к частоте вращения дугостаторного двигателя пресса Ф1730

(300 об/мин) в топологию включена модель зубчатой передачи ЗП (модель RDN), которая отсутствует в составе пресса. Продолжительность времени включения двигателя при ходе вниз задают элементом ХОД ВНИЗ. Ее выбирают из условия получения требуемой энергии удара. Продолжительность времени включения двигателя при ходе вверх задают элементом ХОД ВВЕРХ. Она и параметры модели тормоза выбираются из условия остановки ползуна при ходе вверх в заданном положении.

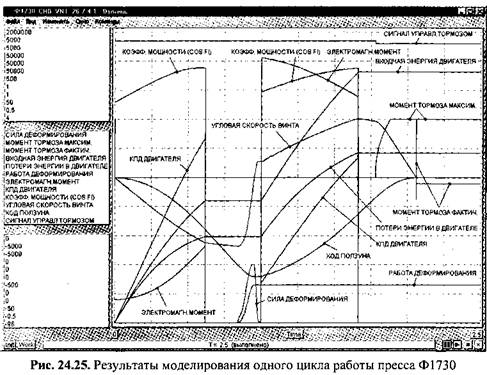

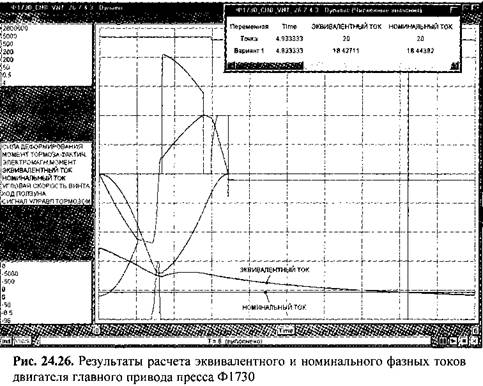

Время цикла для ударов с различной энергией определяется для номинального режима работы двигателя главного привода, а продолжительность цикла - моментом совпадения значений эквивалентного и номинального токов двигателя (рис. 24.26).

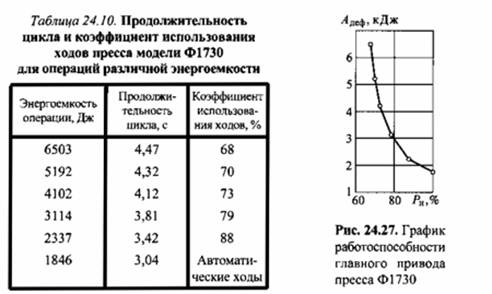

В табл. 24.10 приведены результаты определения времени цикла и коэффициента использования ходов электровинтового пресса Ф1730 при различной энергии удара, а на рис. 24.27 - построенный по данным этой таблицы график его работоспособности.

Баланс энергозатрат и КПД

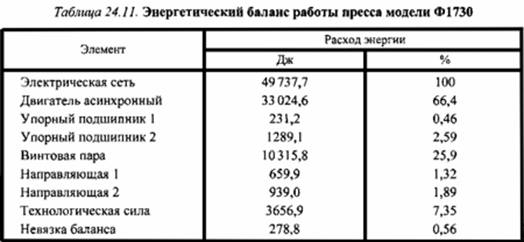

Расчет аналогичен расчету баланса энергозатрат и КПД кривошипного пресса К460. Согласно данным таблицы 24.11, КПД пресса Ф1730 составил 7,35 %, наибольшие потери имеют место в двигателе (66,4 %), в винтовой паре они составляют 25,9 %.
