Каучуки и резины

Каучуки — это высокомолекулярные соединения, которые используются для получения резин, эбонитов и лаков, клеев, вяжущих веществ. Каучуки имеют линейное строение, обладают высокой эластичностью, широким диапазоном рабочих температур. При температуре 100° С они становятся хрупкими, а при температуре 200° С разжижаются (табл. 8.6).

Натуральный каучук (ПК) получают из млечного сока каучуконосных тропических растений. Сок обрабатывают кислотами и затем вальцуют образующийся продукт.

Синтетические каучуки (СК) получают полимеризацией непредельных соединений. В зависимости от вида исходного материала и условий их обработки изготавливают каучуки с различными свойствами и стойкостью (табл. 8.7).

Резина и эбонит — продукты вулканизации каучука. Ее проводят в присутствии веществ-вулканизаторов (часто серы, оксидов металлов)

при повышенной температуре. В зависимости от количества введенного вулканизатора получают мягкую резину (2-Л % 8), полужесткую (12-20% 8) и жесткую резину (30-50% 8). Последняя носит название эбонит.

Резины обладают уникальной способностью к обратной деформации в сочетании с высокой эластичностью и прочностью,

сопротивляемостью к истиранию, воздействию агрессивных сред, газо- и водонепроницаемостью.

Бутадиен-стиролъный каучук (СКС) — сополимер бутадиена и стирола. Эбониты на его основе характеризуются высокой химической стойкостью. Они стойки в сухом и влажном хлоре, в концентрированной уксусной кислоте до 65 °С, могут эксплуатироваться длительное время в 36 %-й соляной кислоте до 80 °С.

Бутадиен-нитржъный каучук (СКН) — сополимер бутадиена и нитрила акриловой кислоты. Резины на его основе обладают бензо-маслостойкостью, высокой сопротивляемостью абразивному износу и высокой теплостойкостью (до 100 °С).

Хлорпреновый каучук носит название наирит. Основным сырьем для его получения являются дешевые и доступные газы — ацетилен и хлористый водород.

Наириты растворяются в органических растворителях и дают маловязкие и концентрированные растворы, которые легко можно наносить на защищаемую поверхность. Невулканизированные покрытия из наирита являются термопластичными. Они размягчаются при температуре выше 40°С. Если их выдержать несколько дней в растворе серной кислоты или хлористого натрия при 60—70° С, то покрытие вулканизируется и приобретает свойства резины. Такие покрытия отличаются хорошим сопротивлением старению, могут работать в кислотах, щелочах и растворах солей до 70 °С. Выдерживают кратковременный нагрев до 90—95 °С.

Гуммированием называется покрытие химической аппаратуры резиной или эбонитом. Внутреннюю поверхность аппарата обкладывают одним, двумя или более слоями сырой листовой резины с последующей вулканизацией. Вулканизация производится в специальных котлах, обогреваемых острым паром. Она может быть произведена заполнением аппарата кипящей водой, водными растворами солей, имеющими температуру кипения выше 100°С. Сырая резиновая смесь при нагревании превращается в прочную эластичную резину. Обкладками из хлоропреновых каучуков защищают трубопроводы, электролизеры, резервуары.

Сырая резина в железнодорожных цистернах подвергается самовулканизации без подогрева, которая летом завершается за месяц.

Эбониты обладают хорошей адгезией к металлу. Это свойство используется для создания двухслойного покрытия, которое часто применяется на химических заводах. Нижний слой делают из эбонита, а верхний слой выполняют из мягкой резины. Такие покрытия устойчивы к действию соляной, плавиковой, уксусной, лимонной кислот, щелочей и растворов солей до 65 °С. Они разрушаются только в сильно

окислительных средах — в концентрированной серной кислоте и в азотной кислоте.

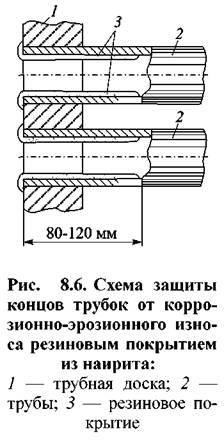

В качестве примера рассмотрим защиту теплообменной аппаратуры резиновыми покрытиями. Тонкие и бакелитовые покрытия стальных труб теплообменных аппаратов достаточно хорошо защищают сталь от коррозии. Но они не защищают ее от эрозии и интенсивного гидроабразивного износа. Между тем, часть теплообменной аппаратуры подвергается сильному износу под воздействием вод со взвешенными механическими твердыми частицами. В этом случае надежная защита от коррозионного и абразивного износа может быть достигнута только с помощью резиновых покрытий. Покрытия из наирита показали хорошие защитные свойства. Опыт эксплуатации таких теплообменников имеется на некоторых заводах России и США (рис. 8.6).

Следует учесть только, что у гуммированного теплообменника будет снижен коэффициент теплопередачи по сравнению с теплообменником без защитного покрытия.

Бутжкаучук является продуктом совместной полимеризации изо-бутилена и изопрена. Он отличается инертностью к воздействию агрессивных сред, высокой газонепроницаемостью и малой водона-бухаемостью. Резины на его основе противостоят действию некоторых органических растворителей.

Силиконовые каучуки обладают высокой теплостойкостью до 250— 300 °С и морозостойкостью до — 50 -1—60 °С. Их недостатком является сравнительно низкая коррозионная устойчивость.

Фторкаучуки являются непревзойденным материалом по химической стойкости и теплостойкости. Изделия на их основе можно эксплуатировать в сильно агрессивных средах и окислителях до температуры 200 °С. Недостатком этого вида каучука является его высокая усадка, что затрудняет его применение для защиты химической аппаратуры.
