Свинец

  равен —0,126 В. ПДК в воде — 0,006 мг/л. Коррозионная стойкость свинца определяется во многом устойчивостью продуктов его коррозии.

Свинец — мягкий металл, имеющий невысокую температуру плавления (327,4 °С), низкую теплопроводность, высокую плотность (11,3) и плохие литейные свойства.

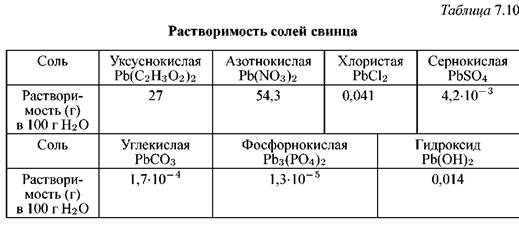

В качестве коррозионного материала применяется свинец чистоты не менее 99,2 %. Примеси Сu, Sn, Аз, Fе, Bi увеличивают прочностные показатели, но уменьшают пластичность. Примеси мышьяка придают свинцу хрупкость. Коррозионная стойкость свинца определяется растворимостью продуктов его коррозии. Растворимость солей свинца отличается на несколько порядков в зависимости от природы аниона (табл. 7.10).

Напротив, в серной и фосфорной кислотах свинец отличается высокой коррозионной стойкостью. Это относится и к растворам их солей. Нерастворимые продукты коррозии свинца осаждаются на поверхности и образуют беспористую, прочно связанную с металлом пленку, толщиной от тысячи до нескольких тысяч молекулярных слоев.

. При более высоких концентрациях серной кислоты и в олеуме свинец неустойчив. В этих условиях протекает реакция:

Бисульфат свинца обладает хорошей растворимостью и скорость коррозии свинца резко возрастает.

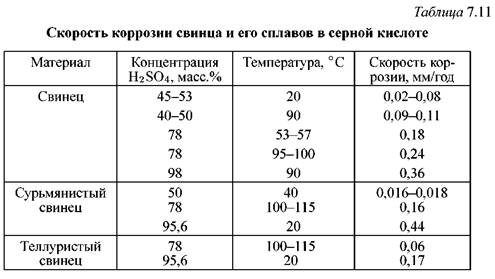

легированный свинец стоек при 100-115 °С (табл. 7.11).

Добавка теллура повышает сопротивление свинца усталости и коррозии, когда сплав эксплуатируется в качестве обкладочного материала и труб. Отмечается также способность теллуристого свинца нагартовываться при холодной обработке и повышенное сопротивление его вибрационным и механическим нагрузкам.

и кремниевую кислоту, свинец устойчив.

Следует отметить высокую токсичность свинца.

Свинец находит применение в химической промышленности в виде листового материала для футеровки химических аппаратов, гальванических ванн, кристаллизаторов, для изготовления трубопроводов и газоходов. Он применяется также для оболочек кабелей связи, для защиты от рентгеновского облучения, для изготовления аккумуляторов.

Свинец применяется в сернокислотной промышленности как об-кладочный материал для небольших емкостей (вакуум-сборники, мерники) и в сопряженных узлах аппаратов (рис. 7.14); для гомогенного свинцевания крышек аппаратов, как конструкционный материал для труб холодильников. Низкий коэффициент теплопроводности не позволяет эффективно использовать свинец в теплообменной аппаратуре, а высокая плотность приводит к утяжелению конструкций. Верхний температурный предел применения свинца 120 °С. Для защиты от коррозии оборудования применяется рольный свинец марки С2 (ГОСТ 3778-56).

Сплав свинца, легированный 6-12% Sb, обладает повышенными механическими и литейными свойствами. Он известен под названием твердый свинец или гартблей (ГОСТ 1292-57). Из него изготавливают детали насосов промывных кислот и узлы аппаратов, испытывающие нагрузки (рис. 7.15).

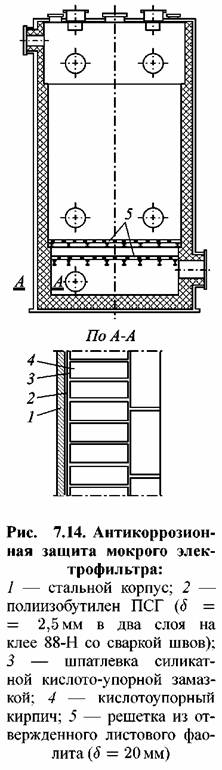

при температуре 45-50 °С. В электрофильтре газ очищается от наиболее крупных капель тумана, основной массы селена и мышьяка. Рассмотрим пример антикоррозийной защиты этого аппарата (рис. 7.14).

Корпус аппарата выполнен из стали СтЗ и защищен кислотоупорным кирпичом по подслою из изобу-тилена марки ПГС толщиной 5 мм на клее 88-Н. Между полиизобути-леном и кирпичом находится слой силикатной кислотоупорной замазки толщиной 5 мм. Крышка стальная выполняется гомогенно освинцованной, распределительная решетка — из отвержденного листового фаолита. Коронирующие электроды изготовляются из освинцованной стальной проволоки диаметра 1,8 мм. Осади-тельные электроды выполняются в виде шестигранных свинцовых труб, собранных в пакеты по 168 труб.

На рис. 7.15 приведена схема антикоррозионной защиты сборника промывной кислоты. Стальной корпус оклеивается полиизобутиленом и футеруется кислотоупорным кирпичом на силикатной кислотоупорной замазке. Шаровой клапан и вкладыш

сборника выполнены из сурьмянистого свинца — гартблея. Сифон изготовлен из стальной освинцованной трубы. Крышку аппарата защищают свинцом или резиной.

Сплав свинца с 1 % А§ и 1 % Аз используется в качестве материала для нерастворимых анодов, применяемых в электрохимических производствах для получения диоксида марганца и пероксида водорода.
