Меню сайта

загрузка...

Предыдущая     |         Содержание     |    следующая

Коррозия и защита от коррозии

Язвенная коррозия

Язвенная коррозия, как правило, протекает на поверхности активно растворяющихся металлов (в некоторых случаях коррозионные язвы могут образовываться и при слиянии питтингов, растущих на пассивном металле) и по характеру своего развития напоминает пит-тинговую коррозию, вследствие чего четкая квалификация локального коррозионного процесса часто бывает затруднена. Склонностью к язвенной коррозии обладают углеродистые и низколегированные стали, эксплуатирующиеся в водных хлоридсодержащих средах, например, водоводы, водопроводы, теплоэнергетическое оборудование.

Стойкость углеродистых и низколегированных сталей против язвенной коррозии в значительной степени зависит от их структурных и структурно-фазовых составляющих. Резкое снижение стойкости сталей против язвенной коррозии происходит при выделении в их структуре сульфидных неметаллических включений на основе кальция. Существенно меньшую и имеющую практическое значение только для углеродистых сталей опасность представляют включения сульфида марганца. Для сталей с феррито-перлитной структурой склонность к язвенной коррозии возрастает при образовании непрерывной сетки тонкодисперсных перлитных выделений.

Механизм действия сульфидов на основе кальция подобен описанному ранее для питтинговой коррозии нержавеющих сталей. Их более высокая, по сравнению с сульфидами марганца, коррозионная опасность объясняется более высокой скоростью растворения в электролитах.

Механизм действия перлитных фаз следующий. Перлит имеет слоистую пластинчатую структуру с соотношением толщин феррит-ной и цементитной пластинчатых фаз (7—8):1. Толщина пластин в зависимости от условий термической обработки может меняться примерно в 10 раз, в частности для феррита — от 0,1 до 1,0 мкм, причем чем тоньше пластины, тем более они искривлены. В нейтральных средах феррит растворяется на 1-2 порядка величины быстрее, чем цементит. С усилением кислотности раствора скорость растворения феррита возрастает еще на несколько порядков величины, а скорость растворения цементита если и изменяется, то не более, чем в 10 раз.

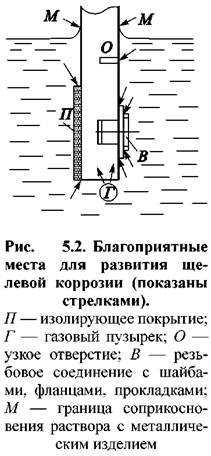

При коррозии в нейтральном растворе локальная среда в микрозазоре, оставленном растворяющейся ферритной пластиной, подкисляется, скорость растворения феррита еще более возрастает. Чем тоньше пластины в перлитовой колонии, тем быстрее закисляется среда в первых образовавшихся зазорах и тем выше скорость дальнейшего растворения ферритных пластин. Скорость же растворения феррита матрицы металла при этом будет оставаться неизменной. Потерявшие связь с металлом цементитные пластины выкрашиваются, образуя коррозионные язвы. Рассмотренный механизм имеет общие черты с питтинговой и щелевой коррозией, поскольку локальное подкисление раствора стимулирует коррозионный процесс. Видна общность с МКК, поскольку в обоих процессах происходит вытравление потерявшей связь с металлической матрицей карбидной фазы.
