Меню сайта

Предыдущая     |         Содержание     |    следующая

Коррозия и защита от коррозии

Коррозионные диаграммы

Отдельно полученные анодные и катодные поляризационные кривые еще не описывают скорость коррозионного процесса. Последняя определяется скоростью протекания самой медленной, лимитирующей стадии. Эту стадию называют контролирующим фактором. Для его определения наибольшее распространение получил графический метод.

По этому методу анализ коррозионных систем принято проводить с помощью диаграмм, на которых графически отражена кинетика анодной и катодной реакций. Наиболее удобную форму диаграмм предложил английский коррозионист Эванс. На этих диаграммах значение потенциала откладывается по ординате, а по оси абсцисс откладывают величины и анодного, и катодного токов, вне зависимости от того, что они имеют противоположенное направление (рис. 4.12).

При

Коррозионные диаграммы позволяют определить тормозящий (контролирующий) фактор процесса коррозии. Это очень важно при выборе метода защиты от коррозии, так как, как правило, наиболее эффективно воздействовать на лимитирующую стадию процесса.

  до прохождения тока.

, то коррозия протекает с анодным торможением,

то коррозия протекает с катодным контролем. Если

  — имеет место смешанный контроль.

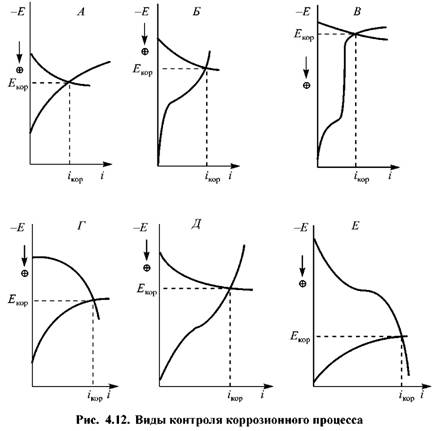

Н.Д. Томашов определил, что в практических условиях встречаются шесть основных случаев контроля коррозии, которые представлены на рис. 4.12.

Встречается в нейтральных растворах при хорошем перемешивании.

Б. Тормозящий фактор — диффузия кислорода. Диаграмма характерна для коррозии в неперемешиваемых нейтральных растворах. Так корродируют железо, цинк и некоторые другие металлы.

В. Лимитирующий фактор — трудность реакции разряда ионов водорода. Характерна для процесса коррозии железа и цинка в кислых растворах.

. Диа-

грамма характерна для коррозии железа, сталей, алюминия и других металлов в пассивном состоянии.

Коррозия протекает в среде с низкой электропроводностью. Например, коррозия подземных трубопроводов.

  . Наблюдается этот вид контроля у металлов, склонных к пассивации при большом омическом сопротивлении электролита, например, при атмосферной коррозии сталей.
