Параболический закон роста пленок

Параболический закон окисления металлов впервые был установлен Г. Тамманом для случая взаимодействия серебра с парами йода.

то процесс коррозии во времени будет замедляться. На скорость коррозии будет влиять диффузия компонента через слой пленки и в этом случае следует воспользоваться уравнением Фика:

  )

— коэффициент диффузии.

Если принять, что в процессе окисления устанавливается стационарный режим диффузии, т.е. не происходит накопления

диффундирующего вещества в каком-либо сечении пленки, то производную

  можно заменить соотношением:

— концентрация кислорода на внешней поверхности пленки

на границе с воздухом; С — концентрация кислорода на внутренней поверхности пленки на границе с металлом.

Тогда скорость коррозии на единицу площади сечения будет равна:

После интегрирования получим

Уравнение (3.20) характеризует параболический закон роста пленок.

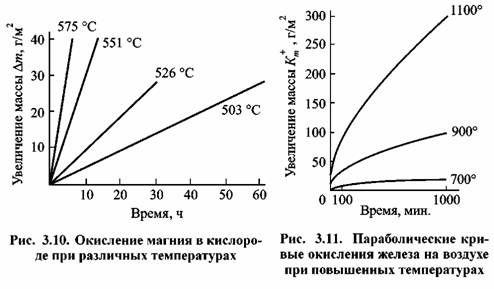

В качестве примера на рис. 3.11 приведены экспериментальные зависимости скорости окисления железа при различных температурах.

Параболический закон роста оксидной пленки за исключением начальных участков, наблюдается при окислении вольфрама, меди, железа, никеля, а также при образовании галогенидных пленок на серебре.
