Меню сайта

загрузка...

Предыдущая     |         Содержание     |    следующая

Коррозия и защита от коррозии

Адсорбция газов на поверхности металлов

Адсорбцией называют изменение концентрации вещества на границе раздела фаз. Адсорбционное равновесие, т.е. равновесное распределение вещества между пограничным слоем и граничащими фазами, является динамическим и быстро устанавливается.

Частицы, которые находятся на поверхности твердого тела, обладают избыточной энергией.

За счет этого молекулы окружающей среды притягиваются к металлу и концентрируются на его поверхности. Этот процесс протекает всегда самопроизвольно и с положительным тепловым эффектом.

Различают два вида адсорбции: физическую и химическую.

Физическая адсорбция обусловлена вандер-ваальсовскими силами. Энергия связи между молекулами адсорбата и поверхностью металла невелика (порядка 40-50 кДж/моль). Равновесие устанавливается быстро. Адсорбированные вещества могут быть легко удалены с поверхности. Физическая адсорбция наиболее отчетливо проявляется при низких температурах, близких к температуре конденсации адсорбата.

Хемосорбцией называется процесс адсорбции, сопровождающийся химической реакцией между молекулами адсорбированного вещества и металлом. Энергия связи между атомами оценивается величинами 150— 160кДж/моль. Связь, возникающая между металлом и окислителем, имеет ионный характер. Металл отдает атому адсорбированного вещества электроны. Процесс хемосорбции протекает очень быстро (доли секунды). Внешняя поверхность адсорбированной пленки при этом заряжается отрицательно, а внутренняя — положительно.

Количество адсорбированного вещества, отнесенное к единице поверхности, зависит от температуры среды и концентрации адсорбата в газовой или жидкой фазе.

называется изотермой адсорбции.

Впервые теоретическое обоснование изотермы адсорбции было дано Ленгмюром. Им было сделано несколько допущений, упрощающих модель процесса.

Предполагалось, что:

поверхность адсорбента энергетически однородна;

частицы адсорбата на поверхности никак не взаимодействуют друг с другом;

на один активный центр поверхности приходится одна частица адсорбированного вещества;

может образовываться только мономолекулярный адсорбционный слой.

будет прямо пропорциональна давлению газа Р и величине свободной поверхности металла

— константа, характеризующая скорость процесса адсорбции.

Скорость обратного процесса — десорбции — будет прямо пропорциональна поверхности, занятой реагирующими молекулами:

доля поверхности металла, занятая частицами адсорбата.

При установлении равновесия скорость адсорбции равна скорости десорбции:

(3.2), получаем:

Решая уравнение (3.4) относительно в, получим:

где Ь — адсорбционный коэффициент.

Уравнение (3.6) носит название изотермы. Ее графическое выражение дано на рис. 3.3.

получается горизонтальный участок, отвечающий

образованию заполненного монослоя.

или при низком давлении газа

и тогда из (3.6) получим:

При этих условиях степень заполнения поверхности мала и пропорциональна давлению.

Выражение (3.7) отражает закон распределения и носит название изотермы Генри.

и

мы получаем из уравнения (3.6):

Это означает, что все активные центры на поверхности металла полностью заполнены адсорбированным веществом и дальнейшее увеличение его парциального давления в газовой фазе не влияет на количество вещества, адсорбированного на поверхности твердого тела. Этому состоянию отвечает правый участок на кривой изотермы, т.е. прямая линия (рис. 3.3).

Если на поверхности металла адсорбируется смесь газов, то степень заполнения поверхности г-м газом рассчитывается по уравнению

где сумма берется по всем п компонентам газовой смеси.

В большинстве случаев поверхность твердого металла энергетически неоднородна. Она представляет собой серию элементарных площадок, обладающих различной теплотой адсорбции.

Экспериментальные данные более точно описываются уравнением:

— коэффициент, отражающий функцию распределения, а ао — адсорбционный коэффициент при наибольшей теплоте адсорбции.

Выражение (3.9) получило название логарифмической изотермы адсорбции. Экспериментально она впервые была описана в работах А.Н. Фрумкина и А.И. Шлыгина. Теоретический вывод уравнения этой изотермы сделан М.И. Темкиным.

Адсорбция может быть мономолекулярной и полимолекулярной. В последнем случае на поверхности адсорбента образуется несколько слоев. Первый мономолекулярный слой обусловлен силами взаимодействия между поверхностью твердого тела и адсорбатом. Второй и последующие слои удерживаются ван-дер-ваальсовскими силами. Слои адсорбата распределяются по поверхности неравномерно. На некоторых участках их может быть два или три слоя. Одновременно могут остаться участки, закрытые монослоем или совсем свободные от адсорбата (рис. 3.5).

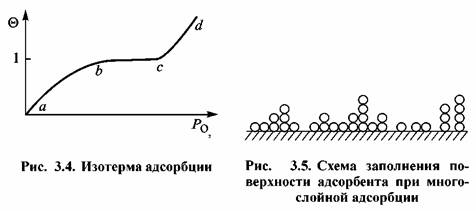

На рис. 3.4 представлена изотерма адсорбции кислорода. Участки аb и bс отвечают мономолекулярной адсорбции, участок ей — полимолекулярной. На рис. 3.5 представлена схема заполнения поверхности металла адсорбированным веществом по теории Брунау-эра.
