Меню сайта

загрузка...

Предыдущая     |         Содержание     |    следующая

Технология электрической сварки металлов и сплавов плавлением

Особенности структуры металла шва и околошовной зоны

При анализе структурных превращений, протекающих в чугуне при сварке, следует учитывать значительно большую скорость охлаждения металла по сравнению со скоростью охлаждения крупных отливок. В результате этого влияние некоторых элементов на структуру чугуна и степень графитизации может значительно изменяться.

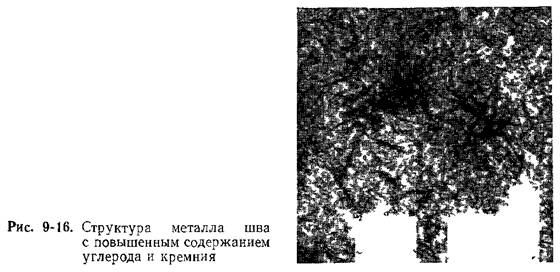

Графитизирующее действие элементов при сварке значительно слабее, чем при производстве чугунных отливок. Наибольшее графитизирующее действие в условиях сварки оказывает углерод и в меньшей степени кремний. Для предупреждения образования в шве ледебурита необходимо обеспечить повышенное содержание в нем углерода и кремния по сравнению с их содержанием в обычном литейном чугуне (рис. 9-16). Влияние никеля и меди на гра-фитизацию в условиях больших скоростей охлаждения выражено слабо. Такой карбидообразующий элемент как марганец при содержании его до 1,0—1,2% оказывает специфическое влияние на процесс графитизации Он повышает степень графитизации чугуна при низком содержании углерода и снижает ее при высоком его содержании. Введение в металл шва небольших количеств титана, ванадия и хрома способствует измельчению графита Дальнейшее увеличение содержания этих элементов вызывает образование в швах ледебурита

Изменить условия кристаллизации, дисперсности структурных составляющих, а следовательно, механические и технологические свойства металла шва можно путем введения в металл шва модификаторов. Модифицирование можно рассматривать как воздействие на кристаллизацию металла изменений, вносимых в процесс зарождения и роста центров кристаллизации. Основная идея модифицирования чугуна сводится к такому изменению условий эвтектического превращения, при ^которых образуется графитная эвтектика с наиболее благоприятной формой и распределением графита.

Для получения в шве серого чугуна, не склонного к трещинам, необходимо иметь в сварочной ванне достаточное количество таких элементов, как углерод и кремний, способствующих процессу графитизации и уменьшению линейной усадки. Кроме того, необходимо обеспечить такие условия охлаждения металла, при которых процесс графитизации протекает более полно.

Качество сварного соединения, его механические свойства обрабатываемость и т. п. зависят не только от свойств наплавленного металла, но и от структурных превращений, протекающих в околошовной зоне. В связи с непрерывным изменением температуры в околошовной зоне основой металл претерпевает различные структурные превращения. Основными факторами, влияющими на эти превращения, являются структура и химический состав основного металла; скорость нагрева и охлаждения околошовной зоны; химический состав наплавленного металла.

Наиболее заметные структурные превращения претерпевает так называемый участок неполного расплавления (двухфазная область твердый — жидкий металл). При сварке чугуна без подогрева при скоростях охлаждения более 5° С/с в интервале 300— 500° С у границы сплавления образуются прослойки ледебурита и мартенсита. На образование прослойки ледебурита влияет химический состав сварочной ванны. Применение электродов и сварочной проволоки, содержащих в своем составе никель или такие графитизаторы, как углерод и кремний, способствует уменьшению размера ледебуритной прослойки и в определенных условиях (при соответствующей концентрации этих элементов и режиме сварки) — полному ее устранению (рис. 9-17). Наличие мартенсита в околошовной зоне и ширина мартенситной прослойки не зависят от химического состава электродного металла, а определяются главным образом режимом сварки, т. е. скоростью охлаждения в интервале наименьшей устойчивости аустенита. Одной из наиболее действенных мер, способствующих предупреждению образования в околошовной зоне ледебурита и мартенсита, является применение предварительного подогрева чугуна перед сваркой.
