Технология электрической сварки металлов и сплавов плавлением

Механическое и вспомогательное оборудование сварочных установок

Решающее значение для комплексной механизации процесса сварки имеет наличие в составе сварочной установки механического и вспомогательного оборудования. К этому оборудованию относятся приспособления и механизмы: для укладки,

наклона и вращения свариваемых изделий (стенды, кантователи, манипуляторы и др.); для крепления и перемещения сварочных аппаратов (рельсовые пути, колонны, тележки и др.); Для обслуживания зоны сварки (лифты, балконы, люльки и др.).

Стенды, стеллажи и плиты — простейшие устройства для укладки и фиксации в удобном для сварки положении предварительно собранных под сварку изделий.

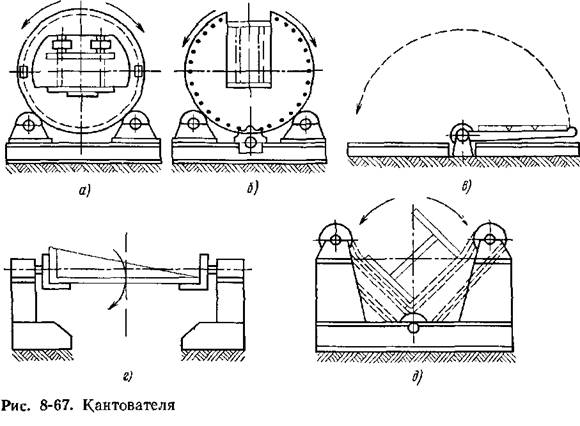

Кантователи — стационарные приспособления для поворота свариваемого изделия. Кантователи бывают роликовыми (рис. (рис. 8-67, а) или цевочными. Последние снабжены ведущей звездочкой (рис. 8-67, б). Это позволяет кантовать изделия, центр тяжести которых значительно отдален от оси вращения. Рычажные кантователи (рис. 8-67, в) применяют главным образом для плоских деталей, центровые (рис. 8-67, г) — для сравнительно коротких изделий при повороте их на 360°. Цепные кантователи (рис. 8-67, д) применяют для сварки громоздких изделий большой длины.

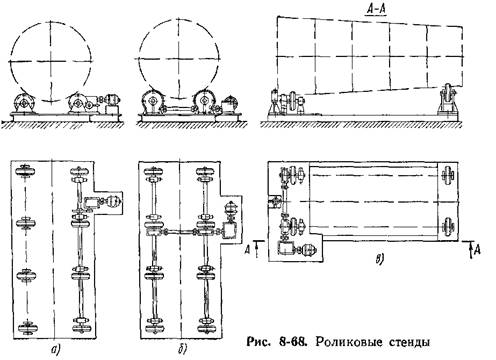

Роликовые стенды служат для вращения цилиндрических изделий при выполнении кольцевых швов и для установочных перемещений. Роликовый стенд (рис. 8-68, а) имеет два ряда роликов, из которых один ведущий, другой — холостой. Ведущие ролики снабжены, как правило, резиновыми бандажами. На рис. 8-68, б показан стенд со всеми приводными роликами для вращения изделий с эксцентрично расположенными массами. На рис. 8-68, в дана схема стенда, применяемого для вращения конических или ступенчатых изделий сравнительно небольшой длины. Он имеет




только два приводных ролика, расположенных в одной поперечной плоскости. Роликовые стенды бывают стационарными или передвижными.

Манипуляторы — это универсальные, обычно стационарные, приспособления, предназначенные для поворота изделия в процессе работы вокруг вертикальной и горизонтальной осей, а также для наклона его на разный угол к горизонтальной плоскости. Различают установочные и сварочные манипуляторы. Установочные манипуляторы (так называемые позиционеры) служат для установки изделия в удобное для сборки и сварки положение

и обеспечивают только маршевое перемещение.

Сварочные манипуляторы (рис. 8-69) обеспечивают перемещения со сварочной скоростью. Эксплуатационная характеристика манипулятора определяется его грузоподъемностью (т. е. наибольшим весом изделия при горизонтальном положении стола),

наибольшими габаритными размерами изделия и числом степеней свободы его перемещения. При наклоне планшайбы и при смещении центра тяжести изделия величина его допустимого веса снижается. Свариваемые детали крепят к планшайбе при помощи универсальных или специальных приспособлений.

Большинство сварочных установок содержат устройства, позволяющие располагать аппарат над свариваемым изделием (например для сварки кольцевых швов), перемещать его по высоте или в плоскости и т д. На рис 8-2 показана универсальная несущая колонна к сварочным установкам, состоящая из вертикальной штанги, крестообразного суппорта с ручным или механическим приводом и выдвижной консоли, к которой прикреплена сварочная головка. Колонна может быть установлена неподвижно или на тележке

При работе самоходными аппаратами можно использовать горизонтальные рельсовые пути и приспособления, позволяющие выставить рельс параллельно свариваемым кромкам Рельсовые пути бывают стационарными и переносными.

Применение стандартных, централизовано изготовляемых узлов механического сварочного оборудования позволяет легко и в сжатые сроки создавать установки для сварки различных изделий.
