Асинхронные двигатели с фазным ротором

Механическая характеристика асинхронного двигателя

В технической

литературе часто механическую характеристику представляют в виде зависимости числа оборотов в минуту от момента n=f (М). Так как со и n связаны постоянным соотношением

  , то очертания обеих характеристик подобны.

Характеристики делятся на естественные и искусственные.

Естественная характеристика двигателя соответствует основной (паспортной) схеме его включения и номинальным параметрам питающего напряжения [7]. Искусственные характеристики получаются, если включены какие-либо дополнительные элементы: резисторы, реакторы, конденсаторы. При питании двигателя не номинальным напряжением характеристики также отличаются от естественной характеристики.

Искусственные характеристики асинхронного двигателя с фазным ротором и способы их получения рассмотрены в разд. 5.

Расчет и построение механической характеристики

Для расчета характеристики М = f (S) и механической характеристики со = f (M) воспользуемся известной упрощенной формулой Клосса

на механической характеристике.

Для номинального режима работы выражение (4.1) примет вид

где S н - скольжение в номинальном режиме двигателя (дается в задании). Или, используя известные параметры, получим

Угловая частота вращения ротора со с угловой синхронной частотой магнитного поля со 1 связана соотношением

приведенного в задании.

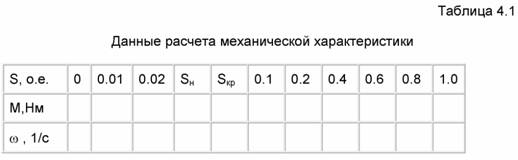

. В расчетно-пояснительной записке привести расчет М для одного значения скольжения. Для других значений скольжения расчет выполнить в табличной форме (табл. 4.1)
