Выключатели и переключатели

Выключатели автоматические воздушные предназначены для нечастых оперативных включений и отключений электрических цепей постоянного и переменного тока, а также для защиты электрических установок при перегрузках и коротких замыканиях, выпускаются с тепловыми, электромагнитными и комбинированными (электромагнитным и тепловым) расцепителями .

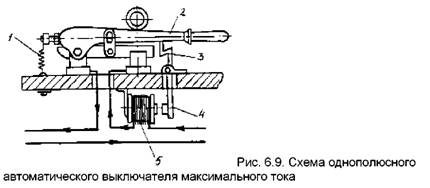

Однополюсной автоматический выключатель максимального тока с электромагнитным расцепителем изображен на рис. 6.9.

Конструктивно он похож на обычный рубильник. Катушка электромагнита 5 включена последовательно с контактом выключателя. Пока ток в цепи не достигнет величины тока срабатывания, якорь 4 находится в свободном состоянии и удерживает защелку 3, которая в свою очередь удерживает рукоятку и контакт 2 во включенном состоянии. Как только ток в цепи достигнет своего максимального значения, якорь 4 притянется к сердечнику катушки 5 и освободит защелку 3. Подвижной контакт под действием пружины отпадет и разорвет электрическую цепь защищаемого объекта. Ввод в действие отключенного автомата осуществляется вручную, воздействием на рукоятку 2, выполненную из изоляционного материала и механически связанную с подвижным контактом.

Иногда необходимо управлять механизмами в зависимости от их местоположения, т.е. иметь управляющие сигналы функции пути. В этом случае используются путевые выключатели. Существуют механические, индукционные путевые выключатели и фотовыключатели .

Принцип действия механических путевых выключателей аналогичен действию кнопок “Пуск” и “Стоп”. На кнопку воздействует человек, а на рычаг путевого выключателя - выступ, укрепленный на элементе механизма.

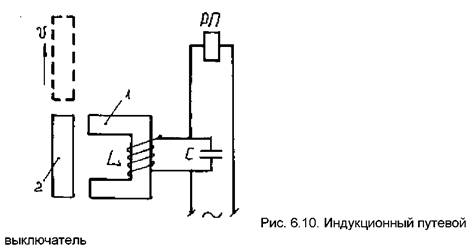

Схема индукционного выключателя изображена на рис. 6.10.

Параллельный контур, состоящий из индуктивной катушки L на неподвижном сердечнике 1 и емкости С , настроен на резонанс токов, когда магнитная цепь сердечника 1 замкнута якорем 2, а контур включен в сеть переменного тока через катушку промежуточного реле РП. Якорь 2 связан с перемещающимся механизмом. При резонансе токов величина тока, протекающего через катушку реле РП, минимальная, настолько мала, что якорь реле РП не притянут.

Когда же подвижный якорь 2, займет положение, указанное пунктиром, магнитная цепь сердечника 1 окажется разомкнутой, и индуктивность катушки резко уменьшится. Резонанс в цепи нарушится, ток в катушке реле резко возрастет, его якорь притянется, замыкая или размыкая контакты в цепи управления перемещающего механизма. Таким образом, электрический импульс в катушке реле возникнет в том случае, когда один элемент механизма займет определенное положение относительно другого.

Выключатели и переключатели пакетные применяются в качестве коммутационных аппаратов с ручным приводом цепей управления электроустановок, для распределения электрической энергии и ручного управления асинхронными двигателями, предназначены для работы в цепях переменного тока напряжением до 440В и постоянного тока напряжением до 240 В. Подразделяются по числу коммутируемых цепей, степени защиты и способу установки и крепления.

Универсальные переключатели предназначены для коммутации электрических цепей управления и автоматики, ручного управления аппаратами, магнитными станциями и многоскоростными асинхронными двигателями. Изготовляются с различным числом коммутационных цепей и на различное число коммутационных положений рукоятки.
