Дефекты сварных швов и соединений

Разветвленные трещины (106; У)

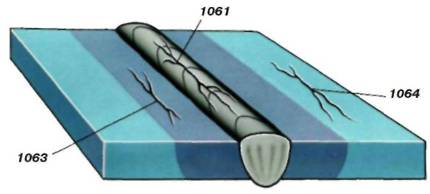

Группа трещин, возникающая из одной трещины. Могут располагаться в металле сварного шва (1061), в зоне термического влияния (1063), в основном металле (1064)

Недопустимы, так как при действии рабочих нагрузок являются очагом развития разрушения конструкции

Внешние признаки: горячие трещины (1061) имеют на изломе желтовато-оранжевый оттенок; холодные трещины (1063) - чистый, блестящий вид кристаллов; трещины в основном металле (1064) - цвет металла. Дефект виден невооруженным глазом или через лупу небольшого (2-4х) увеличения при визуальном контроле.

Процесс возникновения:

горячие трещины образуются в результате силового воздействия сварочных напряжений по границам кристаллов, омываемых легкоплавкими эвтектиками;

холодные трещины образуются в результате разрыва хрупких кристаллов в зоне термического влияния под действием сварочных напряжений;

трещины в основном металле образуются как дефекты изготовления металла.

Причины возникновения

горячие трещины (1061) возникают в металле шва под действием растягивающих сварочных напряжений, когда металл шва находится в твердо-жидком состоянии;

холодные трещины (1063) возникают в твердом металле околошовной зоны, где образуются хрупкие закалочные структуры, разрушающиеся под действием продольных и поперечных сварочных напряжений;

трещины в основном металле (1064) образуются под действием термического цикла сварки.

Способы предепреждения и устранения -т е же, что и для дефекта 105; Е (см. с. 11).
