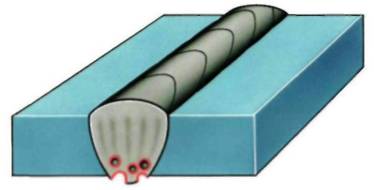

Пористость в корне сварного шва (516)

НАЛИЧИЕ ПОР в корневой части сварного шва

ДОПУСТИМА на неответственных конструкциях

Недопустима на ответственных конструкциях, поднадзорных органам технического надзора

Процесс возникновения: Водород, растворенный в жидком металле сварочной ванны, а также оксид углерода образуют на фронте кристаллизации пузырьки. Они превращаются в поры по мере затвердевания металла.

Причины возникновения

оксиды, загрязнения, влажность на внутренней поверхности свариваемых кромок;

дефекты покрытия электродов;

нарушение режима прокалки электродов;

низкая квалификация сварщика;

стартовые поры при сварке легированных сталей электродами с основным покрытием;

малые размеры сварочной ванны, минимальная ширина шва.

Способы предепреждения Перед сваркой:

тщательно подготовить обратную сторону кромок;

выбрать качественные покрытые электроды;

строго соблюдать режим прокалки электродов;

для начального зажигания дуги использовать выводные планки;

для электродов с основным покрытием применять источники постоянного тока.

Во время сварки:

вести сварку на короткой дуге;

соблюдать оптимальные параметры режима сварки.

Способ устранения

Зачистить корень шва в месте образования пор и подварить заново.
