Дефекты сварных швов и соединений

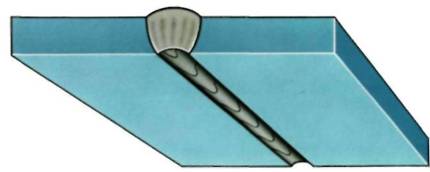

Вогнутость корня шва (515)

НЕГЛУБОКАЯ КАНАВКА со стороны корня одностороннего сварного шва

ДОПУСТИМА на неответственных конструкциях

Недопустима на ответственных конструкциях, поднадзорных органам технического надзора

Внешние признаки: с обратной стороны шва корень имеет вогнутость. Дефект виден невооруженным глазом при визуальном контроле.

Процесс возникновения:

При формировании корневого шва поверхностное натяжение металла снижается. Происходит утяжка корня шва, образуется вогнутая поверхность.

Причины возникновения

неправильно подготовлены и собраны стыкуемые кромки;

неправильно выбраны сварочные материалы;

низкая квалификация сварщика;

нарушение технологии сварки при изготовлении конструкции.

Способы предепреждения

Перед сваркой:

правильно выбрать сварочные материалы;

тщательно подготовить и собрать стык;

строго соблюдать требования технологического процесса.

Во время сварки:

вести сварку на постоянном токе обратной полярности;

соблюдать оптимальные параметры режима сварки.

Способ устранения

Зачистить корень шва от шлака, оксидов и выполнить подварку .
