Дефекты сварных швов и соединений

Неровная поверхность шва (514)

ГРУБАЯ НЕРАВНОМЕРНОСТЬ формы выпуклой поверхности шва подлине

ДОПУСТИМА на неответственных конструкциях

Недопустима на ответственных конструкциях, если превышает нормативы для каждого объекта, поднадзорного органам технического надзора

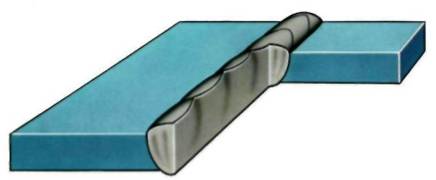

Внешние признаки: на поверхности шва четко видны гребни и впадины затвердевшего металла по изотермам кристаллизации (чешуйчатость).

Процесс возникновения:

Под действием указанных ниже причин шов формируется дискретно, с определенным шагом между соседними гребнями или впадинами.

Причины возникновения

низкая квалификация сварщика;

нарушение технологии сварки при изготовлении конструкции;

применение сварочных материалов с низкой жидкотекучестью :

неравномерная скорость переме щения источника нагрева.

Способы предепреждения

Перед сваркой:

правильно выбрать сварочные материалы;

использовать источник питания постоянного тока с обратной полярностью;

строго соблюдать требования технологического процесса.

Во время сварки:

равномерно перемещать источник нагрева вдоль шва;

использовать устройства электро магнитного управления процессом формирования шва.

Способ устранения

Удалить поверхностные дефекты шлифовальным инструментом. Выполнить подварку облицовочный швом.
