Дефекты сварных швов и соединений

Превышение проплава (504)

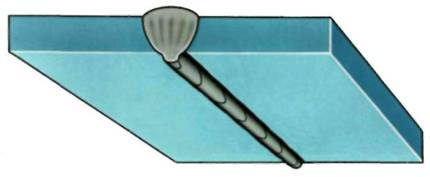

ИЗБЫТОК наплавленного металла на обратной стороне стыкового шва

Допустимо на неответственных конструкциях I

Не допустимо

на ответственных конструкциях, так как место перехода от наплавленного металла к основному является концентратором напряжения

Внешние признаки: чрезмерная выпуклость со стороны корня шва при сварке стыка в нижнем положении. Дефект виден невооруженным глазом при визуальном контроле.

Процесс возникновения: П од действием собственного веса расплавленный металл сварочной ванны провисает, и шов формируется с избыточной выпуклостью в нижней части.

Причины возникновения

чрезмерная текучесть расплавленного металла сварочной ванны;

увеличенный зазор в стыке;

неправильный выбор параметров режима сварки;

повышенное поверхностное натяжение металла сварочной ванны;

неодинаковая толщина металла по длине шва.

Способы предепреждения

Перед сваркой:

соблюсти точность зазора в стыке;

использовать сварочные материалы с повышенным межфазным натяжением;

выбрать оптимальный режим сварки.

Во время сварки:

уменьшать сварочный ток при сварке по широким зазорам и при уменьшении толщины стенки конструкции;

выдерживать оптимальный режим сварки.

Способ устранения

Чрезмерную выпуклость удалить шлифовальным инструментом.
