Дефекты сварных швов и соединений

Несплавление (401)

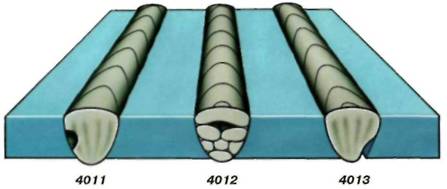

ОТСУТСТВИЕ СОЕДИНЕНИЯ между металлом сварного шва и основным металлом или между отдельными валиками сварного шва. Различают несплавления : по боковой стороне (4011), между валиками (4012), в корне шва (4013)

Не допустимо

, так как является концентратором I напряжения, вызывающим развитие трещин

Внешние признаки: отсутствуют, так как дефект находится внутри сварного шва. Обнаруживают методами неразрушающего контроля.

Процесс возникновения: П ри дуговой сварке дуга не расплавила часть кромки стыка и не сформировала шов с ее участием.

Причины возникновения

неправильная подготовка кромок под сварку (форма и угол разделки):

плохая зачистка свариваемых кромок;

плохая подготовка поверхности валиков при многослойной сварке:

химическая неоднородность металла;

недостаточная сила тока:

завышенная скорость сварки;

низкая квалификация сварщика.

Способы предепреждения

Перед сваркой:

качественно готовить стык под сварку с соблюдением его геометрических размеров;

зачищать выпуклые валики при многопроходной сварке;

тщательно очищать свариваемые поверхности от ржавчины и оксидов.

Во время сварки:

строго соблюдать режимы сварки.

Способ устранения

Если несплавление доступно для повторной заварки, то корень шва в месте дефекта вычищают и заваривают повторно.
