Кратер (2024; K )

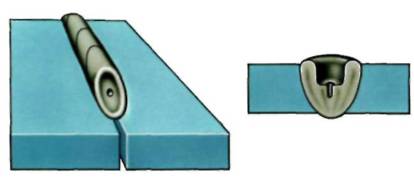

УСАДОЧНАЯ РАКОВИНА в конце валика сварного шва, не заваренная до или во время выполнения последующих проходов

Не допустимо

, поскольку кратер является очагом развития трещин

Внешние признаки: Дефект виден невооруженным глазом или через лупу небольшого (2-4х) увеличения при визуальном контроле.

Процесс возникновения:

При внезапном прекращении процесса сварки происходит мгновенная кристаллизация жидкого металла сварочной ванны. В сварном шве образуется углубление с впадиной в центре.

Причины возникновения

внезапное прекращение процесса сварки без заварки кратера.

Способы предепреждения Перед сваркой:

отсутствуют.

Во время сварки:

заварить кратер одним из следующих приемов:

а) повторным зажиганием дуги и заполнением кратера жидким металлом;

б) возвратно-поступательным движением электрода.

СПОСОБЫ УСТРАНЕНИЯ

повторно заварить кратер.
