Меню сайта

на www.boris88.ru сверлильные работы по металлу в москве
Предыдущая     |         Содержание     |    следующая

Дефекты сварных швов и соединений

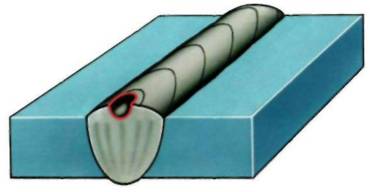

Поверхностная пора (2017)

ГАЗОВАЯ ПОРА, нарушающая сплошность поверхности сварного шва

Допустимо после зачистки поверхности шва, не при- I водящей к изменению его геометрии

Внешние признаки: Дефект виден невооруженным глазом или через лупу небольшого (2-4х) увеличения при визуальном контроле.

Процесс возникновения: Поры чаще всего представляют собой не успевшие выделиться до затвердевания металла пузырьки водорода, азота, водяного пара и окиси углерода. Основные возбудители пор при сварке сталей - водород и азот. Из-за высокой вязкости шлака на поверхности сварочной ванны газовый пузырек не может всплыть и кристаллизуется в виде полости на поверхности сварного шва.

Причины возникновения

повышенная вязкость шлака, расположенного на поверхности жидкой сварочной ванны;

повышена влажность электрода;

грязь на сварочной проволоке;

плохая зачистка места соединения.

Способы предепреждения

Перед сваркой:

прокалить электроды;

удалить загрязнения со сварочной проволоки:

применять сварочные материалы, дающие низкую вязкость шлака.

Во время сварки:

использовать режимы сварки, соответствующие нормативно-технической документации.

Способ устранения

Удалить поверхностный слой абразивным инструментом, не нарушая требуемых размеров шва.
