Агрегаты питания

Некоторые особенности работы электрической схемы

Если в момент пуска агрегата или до его включения в электрофильтре произошло устойчивое короткое замыкание, то при увеличении тока подмагничивания напряжение в главной цепи не сможет подняться до величины, необходимой для срабатывания реле минимального напряжения РН. При этом реле Р5 остается отключенным до тех пор, пока не сработает реле РМ, которое включает реле Р 6 . Реле Р 6 в свою очередь включает реле Р5 и запускает систему снижения напряжения но принципу пробоя в электрофильтре. При этом реле Р 6 остается включенным до тех пор, пока через несколько циклов снижения напряжения не сработает реле Р13 или не разомкнётся конечный выключатель 2ВК.

После этого отпадают реле Р 2 , РЗ, Р4, агрегат отключается и включается аварийная сигнализация. Если в момент повышения или понижения напряжения короткое замыкание в фильтре исчезает, напряжение в главной цепи резко возрастает и включается реле минимального напряжения РН, которое включает реле Р12. Реле Р12 отключает реле Р 6 , восстанавливая тем самым нормальный режим работы агрегата.

При включении кнопки меньше в режиме ручное управление напряжение на электрофильтре можно понизить до минимума без аварийного отключения агрегата. Полное отключение агрегата производится нажатием кнопки стоп.

НАЗНАЧЕНИЕ ЭЛЕМЕНТОВ В СХЕМЕ, НЕ РАССМОТРЕННЫХ ВЫШЕ (рис. 22)

В цепи реле Р 2 , Р3 и Р4 имеется контакт термореле 1РТ, вмонтированного в крышку бака повысительно-выпрямительного устройства.

РШ, ФП, ФЛ— бл окировочные контакты высоковольтных переключателей устройства РУ-80. При отключении обоих кабельных выводов и заземлении резервной шины контакты РШ, ФП, ФЛ размыкаются.

Отключение реле Р 2 , РЗ, Р4 любым контактом ведет к отключению агрегата с одновременным включением аварийной сигнализации.

АВТОМАТИЗИРОВАННАЯ ПРИСТАВКА ПА-1

Автоматизированная приставка ПА-1 предназначена для модернизации агрегатов АФА-90-200, АФ-18 и других агрегатов с механическими выпрямителями.

Применение полупроводникового выпрямителя и бесконтактного регулирования напряжения увеличивает

надежность работы агрегата и исключает необходимость защиты от помех при радио- и телевизионном приемах.

Приставка комплектуется из элементов агрегата АРС-250 и состоит из следующих узлов: панели автоматического управления; высоковольтного выпрямителя (в отдельном баке). Повысительный трансформатор не входит в комплект пристазки , так как используется существующий трансформатор агрегата АФ-18 или АФА-90-200.

В модернизируемом агрегате заменяются механический выпрямитель, пульт управления с контрольно-измерительной аппаратурой. Новый повысительно-выпрямительный блок, состоящий из повысителыного трансформатора и высоковольтного выпрямителя, заключенных в отдельные баки, размещается в существующей ячейке агрегата АФ-18 или АФА-90-200.

Электрическая схема модернизированного агрегата аналогична схеме агрегатов серии АРС. Автоматическое регулирование позволяет поддерживать на электрофильтре более высокие уровни напряжения, и исключает необходимость иметь на подстанции постоянный дежурный персонал.

Примерный план расположения модернизированного агрегата с приставкой ПА-1 в ячейке показан на рис. 24.

Модернизированный агрегат может включаться в работу и контролироваться с панели управления или дистанционно.

Электрическая схема модернизированного агрегата с приставкой ПА-1 обеспечивает:

поддержание близкого к границе пробоя напряжения на электродах фильтра;

ограничение энергии, выделяющейся при дуговых пробоях, что предотвращает оплавление электродов;

минимальные перерывы, вызванные необходимостью гашения дуги при пробоях;

включение высокого напряжения только с заданного значения;

возможность автоматического и ручного регулирования напряжения;

аварийное отключение агрегата;

измерение напряжения сети на первичной обмотке высоковольтного трансформатора, а также тока нагрузки электрофильтра;

сигнализацию исправной работы агрегата и аварийного положения.

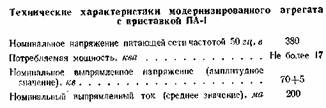

Модернизированный агрегат с приставкой ПА-1 работает следующим образом. Повысительный трансформатор (от агрегатов АФА-90-100, АФ-18) питает электрофильтр через высоковольтный селеновый выпрямитель. Магнитный усилитель, включенный последовательно с первичной обмоткой трансформатора, позволяет в широких пределах регулировать высокое напряжение. Изменяя насыщение сердечников магнитного усилителя, можно плавно регулировать напряжение трансформатора и, следовательно, напряжение на электродах фильтра.

Управление магнитным усилителем осуществляется моторным вариатором через трансформатор управления и выпрямитель.

Релейная схема автоматического регулирования агрегата периодически осуществляет плавное повышение напряжения на электродах фильтра до возникновения пробоя.

При случайных пробоях в электрофильтре напряжение на электродах резко падает вследствие его перераспределения между магнитным усилителем, трансформатором и выпрямителем. При устойчивом пробое в работу включается схема автоматического гашения дуги. После гашения дуги напряжение, устанавливаемое па фильтре, несколько меньше того, при котором произошел пробой.

Интервалы между автоматическим повышением напряжения до пробоя, время, на которое снимается напряжение для гашения дуги, а также величина, на которую снижается напряжение после пробоя, могут быть отрегулированы применительно к технологическому процессу производства.

Габаритные размеры автоматизированной панели управления (рис. 25) несколько меньше размеров панелей управления старых агрегатов. Выпрямительный блок (рис. 26) имеет те же размеры, что и механический выпрямитель.

Установка модернизированного агрегата с приставкой ПА-1 не требует реконструкции имеющихся ячеек и подстанций.
