Агрегат афап-80-225

Марку агрегата можно расшифровать следующим образом: Л — агрегат, Ф — для питания фильтров, Л — автоматизированый II — с потенциал регулятором.

Основное преимущество этих агрегатов по сравнению с агрегатами серий АФ и АФА — возможность осуществлять плавное автоматическое регулирование напряжения.

Эти агрегаты выпущены в трех модификациях:

Модель I — предусматривает питание одного поля электрофильтра током, выпрямленным по двухполупс-риодной схеме.

Модель II — предусматривает питание двух полей электрофильтров током, выпрямленным по двухполупе-риодной схеме.

Модель III—предусматривает питание двух полей электрофильтров током, выпрямленным по однополупе-риодной схеме.

Для каждой модели предусмотрено исполнение агрегатов для подключения в качестве рабочих или резервных. Агрегаты в исполнении для использования в качестве резервных могут подключаться только к резервной шине, так как кабельные муфты у них заменяются опорными изоляторами.

Ниже приведены технические характеристики агрегатов серии АФАП моделей I, II, III.

Конструктивно агрегаты серии АФАП п отличие от агрегатов АФ-18 и АФА-90-200 выполнены в едином металлическом шкафу. Шкаф разделен на три отсека.

А. Отсек высоковольтного оборудования, где установлены:

повысительный трансформатор;

механический выпрямитель, установленный непосредственно на повысительном трансформаторе;

индукционный регулятор с приводным электродвигателем и вентилятором;

автотрансформатор, при помощи которого устанавливается номинальное напряжение, подаваемое на индукционный регулятор;

промежуточный автотрансформатор для агрегатов на напряжение 500 в (для питания двигателей ДС, ДИР, ВИР и трансформатора ТСУ);

буферное сопротивление для ограничения токов короткого замыкания (см. стр. 18).

Б. Отсек высоковольтной аппаратуры, где смонтированы: высоковольтный переключатель, который обеспечивает подсоединение агрегата к электрофильтру, а также заземление агрегата в случае ревизии и ремонта;

проходной изолятор, внутри которого смонтирован дроссель для защиты от радио- и телевизионных помех, создаваемых механическим выпрямителем;

опорные изоляторы, на которых крепятся заземляющие ножи высоковольтного переключателя;

резервные шины;

концевая кабельная муфта.

В. Отсек аппаратуры контроля и сигнализации, где установлены:

пускорегулирующая аппаратура; контрольно-измерительные приборы; кнопочные станции ручного и автоматического регулирования напряжения; сигнальные лампы.

Кроме того, агрегат модели II рабочего исполнения, а также рабочий и резервный агрегаты модели III дополнительно укомплектованы приставкой, которая крепится к шкафу болтовым соединением. В приставке размещаются концевая кабельная муфта для подключения агрегата одновременно к двум электрофильтрам, проход

изолятор с дросселем, высоковольтный переключатель и резервная шина.

Габаритные размеры агрегата АФАП вместе с приставкой: ширина 2 115 мм, высота 2 274 мм, глубина 1 760 мм.

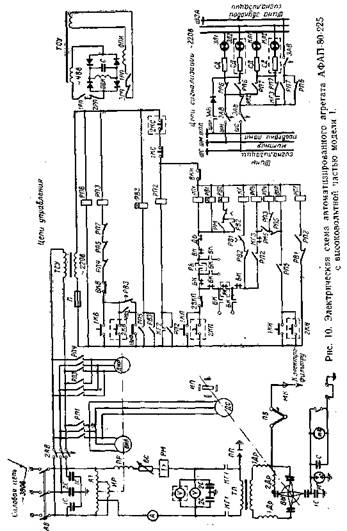

Электрическая схема агрегата ЛФАП-80-225 модели I приведена на рис. 10. Отличающиеся элементы электрической схемы агрегата моделей II и III приведены на рис. 9.
